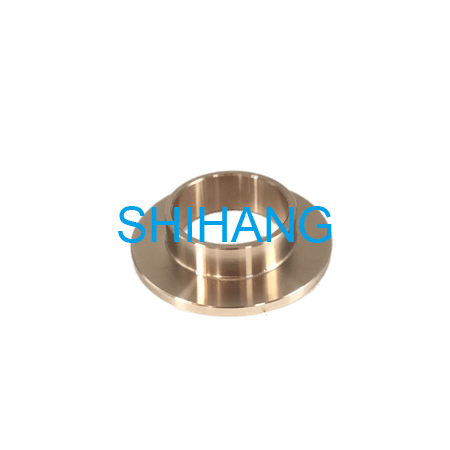

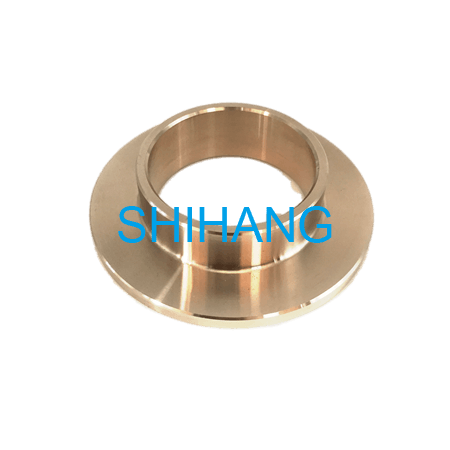

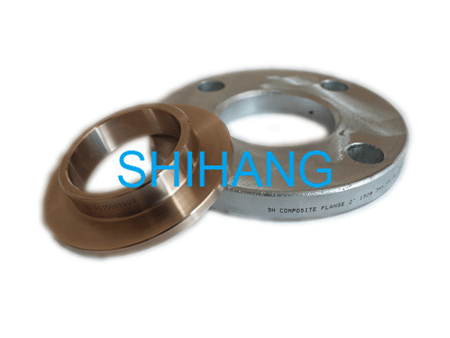

DIN 86036 Inner Flange - Composite Slip On Flange
Standard:DIN 86036
Size:DN15-DN100
ضخامت و رتبه بندی فشار: 10 بار، 14 بار
مواد: مس نیکل CuNi10Fe1,6Mn
- مشخصات
- DIN 86036
| FLANGE | |
| نام محصول | DIN 86036 Copper Nickel Inner Flange / Collar – Composite Slip On Flanges |
| محدوده اندازه: | DN15 to DN100 |
| استاندارد: | DIN 86036 |
| مواد: | آلیاژ مس نیکل |
| CuNi10Fe1.6Mn WL 2.1972 | |
| ASTM B151 UNS C70600 | |
| ASTM B151 UNS C71500 | |
| EEMUA 144 UNS C7060X | |
| فشار: | 10 بار |
| قطر بیرونی لوله | DIN86036 | |||||||
| 10Bar | ||||||||
| Inner Flange | ||||||||

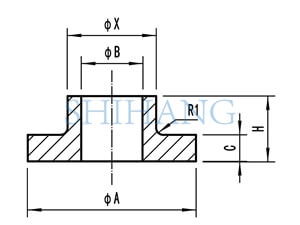

| ØD | ØA | H | C | ØX | ØB | R1 | Theo. | |
| وزن | ||||||||
| اسمی | واقعی | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم / قطعه |
| اینچ | میلی متر | |||||||
| 0.5 | 20 | 45 | 22 | 6 | 31 | 20.2 | 2 | 0.13 |
| 0.75 | 25 | 58 | 22 | 6 | 37 | 25.2 | 2 | 0.19 |
| 1 | 30 | 68 | 24 | 6 | 44 | 30.2 | 2 | 0.28 |
| 1.25 | 38 | 78 | 24 | 6 | 54 | 38.25 | 2 | 0.37 |
| 1.5 | 44.5 | 88 | 24 | 6 | 60 | 44.75 | 2 | 0.43 |
| 2 | 57 | 102 | 24 | 6 | 73 | 57.3 | 2 | 0.54 |
| 2.5 | 76.1 | 122 | 24 | 6 | 90 | 76.3 | 2 | 0.65 |
| 3 | 88.9 | 138 | 26 | 6 | 106 | 89.4 | 2 | 0.89 |
| 4 | 108 | 158 | 26 | 6 | 126 | 108.4 | 2 | 1.1 |
